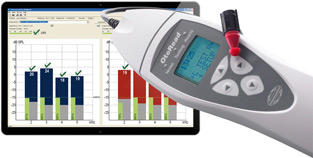

Система регистрации ОАЭ (отоакустической эмиссии) OtoRead

Система регистрации ОАЭ (отоакустической эмиссии) OtoRead

OtoRead от компании Interacoustics – это легкий, удобный, мобильный автоматический прибор для тестирования и регистрации отоакустической эмиссии.

Данная система используется для объективного измерения функции наружных волосковых клеток и может применяться как для скрининга, так и в совокупности с прочими методами в комплексе аудиологического исследования.

Otoread фиксирует показатели двух типов:

  • задержанной вызванной отоакустической эмиссии TE OAE
  • эмиссии на частоте продукта искажения DP OAE,

и может применяться для обследования

Комплектация системы регистрации отоакустической эмиссии OtoRead включает портативное устройство, одноразовые вкладыши, принтер. Результаты исследования отображаются на ЖК-мониторе, после чего вы можете распечатать их на термопринтере (опция).

Встроенная память устройства хранит до 250 тестов. Эти данные также могут быть сохранены на компьютере врача.

Питание OtoRead обеспечивают перезаряжаемые батареи.

Важные преимущества системы регистрации ОАЭ OtoRead
  • простота использования: вы просто выбираете протокол тестирования, вставляете пробник в ухо пациента и нажимаете на кнопку,
  • простота оценки результатов: прошел/не прошел,
  • быстрота исследования (несколько секунд),
  • безболезненность процедуры,
  • объективное обследование без участия пациента,
  • гибкие возможности использования в разных условиях благодаря трем вариантам длины шнура,
  • расширенные протоколы тестирования,
  • документация и вывод полученных данных на русском языке,
  • незаменим для скрининга новорожденных,
  • до 6 фиксированных частот в диапазоне до 12 КГц для измерений на частоте продукта искажения,
  • стандартные или индивидуальные настройки прохождения теста,
  • вывод результатов на принтер (опция).
Технические характеристики системы регистрации отоакустической эмиссии OtoRead

ОАЭ на частоте продукта искажения (DPOAE) или задержанная вызванная ОАЭ (TEOAE)

Otoread инструкция по эксплуатации:

  • скачать
  • скачать
  • Другие статьи

    Система регистрации отоакустической эмиссии OtoRead Interacoustics

    Система регистрации отоакустической эмиссии OtoRead Interacoustics

    OtoRead - компактный, портативный и мобильный автоматический прибор для тестирования и регистрации отоакустической эмиссии двух типов:

    • задержанной вызванной отоакустической эмиссии TE OAE,
    • эмиссии на частоте продукта искажения DP OAE.

    Устройство применяется для тестирования как детей (включая новорожденных), так и взрослых пациентов.

    Полученные результаты отображаются на высококонтрастном жидкокристаллическом экране, а также могут быть распечатаны благодаря термопринтеру, который встраивается дополнительно (как опция).

    Устройство OtoRead имеет внутреннюю память на 250 тестов, которые можно также сохранить на ПК. Электропитание происходит от перезаряжаемых аккумуляторных батарей.

    Особенности системы регистрации отоакустической эмиссии OtoRead:

    • простота эксплуатации: достаточно выбрать нужный протокол тестирования, вставить пробник в ухо, плотно зажав ушной проход и нажать кнопку, после чего вы получаете результат (прошел/не прошел).
    • высокая скорость исследования (несколько секунд),
    • объективное исследование без участия пациента,
    • безболезненность процедуры,
    • гибкие возможности исследования благодаря трем вариантам длины шнура для удобства использования в любых условиях,
    • сохранение, документация и вывод полученной информации на русском языке,
    • идеален для скрининга новорожденных,
    • расширенные протоколы тестирования,
    • до 6 фиксированных частот в диапазоне до 12 КГц для измерений на частоте продукта искажения,
    • стандартные или индивидуальные настройки прохождения теста,
    • печать результатов (опция).
    Технические характеристики системы регистрации отоакустической эмиссии OtoRead

    ОАЭ на частоте продукта искажения (DPOAE) или задержанная вызванная ОАЭ (TEOAE)

    Приборы для регистрации отоакустической эмиссии

    Приборы для регистрации отоакустической эмиссии цена 3883 евро

    Производство Interacoustics, Дания

    Компактный и быстрый автоматический прибор для регистрации отоакустической эмиссии. Подходит для тестирования новорожденных, детей и взрослых. Регистрирует показатели двух типов: вызванную задержанную отоакустическую эмиссию (ТЕОАЕ) и эмиссию на частоте продукта искажения (DPOAE). Результаты исследования отображаются на высококонтрастном ЖК-мониторе, или могут быть распечатаны на термопринтере (поставляется опционально).

    Преимущества прибора OtoRead

    Высокая скорость и простота исследования. Процедура занимает несколько секунд. Выберите протокол тестирования, вставьте пробнику в ухо, нажмите кнопку и получите результат. Возможные варианты ответа: ПРОШЕЛ / НЕ ПРОШЕЛ. В процессе исследования аппарат можно держать в руке или разместить на подставке.

    Расширенные протоколы тестирования. До 6 фиксированных частот в диапазоне до 12 КГц для измерений на частоте продукта искажения. Критерий прохождения теста может быть стандартным или устанавливаться индивидуально. Следовательно, OtoRead можно использовать для полной диагностики ототоксичности и профессиональной потери слуха, для тестирования пациентов, обследование которых затруднено, а также для диагностики функциональных нарушений слуха.

    Внутренняя память на 250 пациентов.
    Возможность печати результатов на термопринтере (опция).
    Русскоязычная документация и документации.
    Технические характеристики прибора для регистрации отоакустической эмиссии Otoread

    Зонд:
    Тип измерения: ОАЭ на частоте продукта искажения (DPOAE) или задержанная вызванная ОАЭ (TEOAE).
    Частотный диапазон: 1,5 - 12 кГц (DPOAE); 0,7 - 4 кГц (TEOAE).
    Максимальный выход (защита): 90 дБ УЗД.

    Прибор:
    Питание: 4 щелочные батарейки AA (6 В)
    Время действия батареек: приблизительно на 300 тестов
    Вес прибора с батарейками: 300 г

    Принтер:
    Вес: 845 г
    Питание: 100 - 240 В,

    50-60 Гц, 0,8 A
    Бумага: термобумага, рулонная, ширина 57 мм

    Модификации прибора:
    Скрининг DP - 3 фиксированные частоты: 2 кГц; 3 кГц; 4 кГц
    Скрининг TE - 6 фиксированных частот: 1,5 кГц; 2 кГц; 2,5 кГц; 3 кГц; 3,5 кГц; 4 кГц
    Стандарт DP - 4 группы фиксированных частот от 1,5 кГц до 12 кГц
    Стандарт TE - 2 группы по 6 фиксированных частот от 0,7 кГц до 4 кГц
    Клинический (TE + DP) - 4 группы фиксированных частот от 1,5 кГц до 12 кГц и 2 группы по 6 фиксированных частот от 0,7 кГц до 4 кГц

    Стандартная комплектация OtoRead

    • OtoRead - устройство регистрации отоакустической эмиссии
    • База
    • Термопринтер
    • Футляр для переноски
    • Удлиняющий кабель пробника 100 см
    • Набор ушных вкладышей
    • Термобумага - 1 рулон
    • Наконечники пробника - 4 шт.
    • Кабель питания 230 В
    • Батарейки - 4 шт.
    • Инструкция по эксплуатации на русском языке

    Дополнительное оборудование OtoRead

    АРМ оториноларинголога ЛОР-Мастер (на русском языке, для Windows)

    Персональный компьютер, монитор и принтер

    Прибор для регистрации отоакустической эмиссии ERO-SCAN TEOAE + DPOAE

    Описание и возможности

    • Регистрация вызванной отоакустической эмиссии методом TEOAE и DPOAE
    • Эргономичный дизайн, небольшой вес (300 г)
    • Результаты тестирования подаются как в кратком ответе PASS/REFER, так и в расширенном – предлагается подробная распечатка результатов
    • Быстрое, точное и достоверное автоматическое тестирование длительностью около 7 с
    • Быстрая малошумная распечатка результатов исследования длительностью около 3 с
    • Дополнительный внешний мини-зонд
    • Связь с компьютером через порт RS-232

    Быстрая автоматическая процедура регистрации ОАЭ

    Система MAICO ERO SCAN разработана для быстрого автоматического тестирования новорожденных, детей и взрослых и предназначена для использования в различных медицинских учреждениях. После нескольких секунд тестирования на экране дисплея прибора появляется интегральный ответ PASS или REFER, а также количественная оценка теста в диапазоне частот от 0,7 до 4 кГц для TEOAE, от 1,5 до 12 кГц для DPOAE. Распечатка результатов осуществляется сразу после того, как прибор кладется на подставку.

    Удобство в работе

    Измерительная система MAICO ERO SCAN удобна и проста как в использовании, так и в оценке результатов исследования. Состоит из легкого электронного блока (зонда), подставки и термопринтера. Интегральный ответ PASS или REFER позволяет сразу получить результат после исследования. В дополнение выводятся более детальные результаты, которые могут быть распечатаны.

    Высокоточный и легкий зонд


    В легком (300 г включая батареи питания) зонде находится полноценный измерительный прибор. В приборе используется современный DSP-процессор Motorola 56303 24-бит 66 МГц, 18-битные ЦАП и АЦП (кодеки) с отношением сигнал/шум 96 дБ.

    Механически изолированный наконечник зонда позволяет проводить измерения без особых требований к уровню окружающего шума. Энергонезависимая память прибора позволяет записывать 50 результатов тестирования. Используя входящие в базовую поставку головные телефоны, возможно проводить длительный мониторинг сигналов в наружном слуховом проходе пациента. Внешний минизонд

    Универсальный регулируемый зонд

    Регулируемый зонд импедансметра предназначен как для скрининга, так и для диагностических целей. Положение наконечника зонда может быть отрегулировано в соответствии с индивидуальными требованиями.
    Оперативное изменение параметров тестирования

    На передней панели можно запрограммировать некоторые параметры теста, такие как частотный диапазон, критерии прохождения теста, время, дату и т.д.

    - Метод измерения: TEOAE и/или DPOAE - Частотный диапазон:

    • от 1,5 кГц до 6 кГц (DPOAE);
    • от 1,5 кГц до 12 кГц (DPOAE с дополнительным внешним мини-зондом);
    • от 0,7 кГц до 4 кГц (ТЕOAE)

    - Диапазон изменения интенсивности зондирующего сигнала:

    • DPOAE: от 40 дБ до 70 дБ УЗД
    • TEOAE: эквивалент до 83 дБ ± 3% УЗД, макс. защищенный уровень 90 дБ УЗД

    - Шум системы микрофона: -20 дБ УЗД @ 2 кГц (ширина спектра 1 Гц) / -13 дБ УЗД @ 1 кГц (ширина спектра 1 Гц)
    -Частота дискредитации зондирующего сигнала: 31,25 кГц
    - Источник питания: 6 В постоянного тока (4 батареи размера АА)
    -Продолжительность работы батарей: около 300 тестов
    -Масса зонда: 300 г (включая батареи)
    -Встроенный дисплей: LCD-дисплей, 4 ряда по 10 знакомест

    • Тип принтера: термопринтер
    • Скорость печати: более 10 строк в секунду
    • Шум при печати: менее 50 дБ УЗД
    • Напряжение питания: 100-240 В 50/60 Гц
    • Масса принтера: 630 г

    Основные технические данные

    Соответствие стандартам: IEC 601-1, соответствие медицинской директиве 93/42/EEC FDA 510 (k) #980553 23.3.1998

    Подключение к компьютеру: порт RS232C для передачи данных в компьютер

    Стандартная комплектация: зонд с 4-мя батареями АА, подставка, принтер с подключением к сети электропитания, наушники для мониторинга, заменяемые наконечники зонда, набор ушных вкладышей, термобумага для принтера

    Дополнительные принадлежности: внешний мини-зонд для ТЕOAE длиной 1,8 м, внешний мини-зонд для DPOAE от 6 до 12 кГц длиной 1,8 м, переносной кейс, термопринтер на аккумуляторах

    Только у нас покупка любого товара в нашей компании автоматически переводит вас в ранг Постоянного Покупателя и гарантирует скидку 5% на последующую покупку (сумма покупки не менее 50 000руб). Для того чтобы получить обещанную скидку, Вы можете воспользоваться документами, подтверждающим факт покупки у нас. Мы ценим настоящую дружбу, поэтому, если вы порекомендуете нас своим друзьям - мы с радостью предоставим скидку и им!

    Отоакустическая эмиссия

    Регистрация отоакустической эмиссии: процесс проведения и аппаратура

    Слух – это одно из основных чувств, благодаря которому человек воспринимает мир. Если он ухудшается, то это доставляет значительные неудобства. Для устранения данной проблемы были изобретены слуховые аппараты, которые усиливают звук. Они размещаются внутри уха или за ним. Состоят из нескольких составляющих: динамика, микрофона и усилителя-преобразователя. Первый усилитель звука был…

    Снижение слуха или тугоухость – это значительное ослабление восприятия звуков. Как правило, на ранних этапах проблема вовсе незаметна – мозг адаптируется к снижению слуховой восприимчивости, и для человека звуки кажутся нормальными. Но со временем проблема усугубляется, и необходимо проводить лечение, чтобы положение не стало необратимым. Начало заболевания, симптомы Снижение слуха…

    Отоакустическая эмиссия (ОАЭ) – это метод осуществления тестирования слуха у человека. Такая система скрининга дает возможность выявить нарушение слуха не только у взрослых людей, но и у новорожденных детей. Благодаря ранней диагностике слуха можно своевременно начать лечение и избежать негативных последствий.

    Отоакустическая эмиссия как метод исследования слуха был обнаружен в 1948 году Томасом Голдомом. Впервые такая система тестирования слуха была успешно внедрена в 1978 году Дэвидом Кемпом. Исследования, проведенные позже доказали, что наличие ОАЭ у людей полностью зависит от состояния чувствительных клеток органа слуха (волосковых клеток улитки). Если у человека нейросенсорная тугоухость, то в большинстве случаев отоакустическая эмиссия у него отсутствует.

    В медицинской практике выделяют 2 вида ОАЭ:

    • Задержанная вызванная отоакустическая эмиссия (ЭВОАЭ или TEOAE). ЭВОАЭ начинает возникать, когда клетки улитки начинают делать колебательные движения в ответ, на звук, полученный в виде широкополосного звукового щелчка. Звуку необходимо определенное время для того, чтобы дойти до внутреннего уха и вернуться в обратном направлении. Сигнал такого вида эмиссии генерируется в наружном слуховом проходе, но с задержкой по отношению к поданному акустическому стимулу.
    • Эмиссия на частоте продукта искажения (ЭЧПИ или DPOAE). ЭЧПИ возбуждается двумя чистыми тонами на частоте f1 и f2 ,которые подаются в слуховой проход человека. В связи с тем, что улитка обладает нелинейными свойствами, то в слуховом проходе кроме передаваемых акустических тонов начинают проявляться искажения. В большинстве случаев прибор, с помощью которого проводится тест, регистрирует самый сильный из них сигнал на частоте 2 f1 и f2. Самое оптимальное значение между частотами f2. f1 составляет около 1,22, а для частот более 8 кГц уменьшается где-то до 1,15. Больше всего используются частоты мощностью - f1 -65 дБ УЗД (уровня звукового давления), f2 -55 дБ УЗД.
    Отоакустическая эмиссия и ее практическое использование

    Наиболее часто скрининговая система тестирования используется для выявления тугоухости на раннем этапе развития. В нашей стране в обязательном порядке проводится тест ОАЭ у новорожденных малышей. Отсутствие ОАЭ свидетельствует о возможных проблемах со слухом у ребенка. Для подтверждения или опровержения диагноза необходимо провести дополнительный тест. В настоящее время тест ОАЭ:

    • является самым безопасным методом обследования
    • дает наиболее точные результаты
    • абсолютно безболезненный
    Как проводится тест

    Регистрация отоакустической эмиссии проводится при помощи специального оборудования (прибор или аппарат) различных фирм производства. Для регистрации ОАЭ в наружный ушной проход доктор вводит зонд, в корпус которого встроен очень маленьких размеров (микро) телефон и микрофон. Если проводится тест на ЭВОАЭ, то применяют аппарат с одноканальным зондом. А если проводится регистрация эмиссии на частоте продукта искажения (ЭЧПИ), то в таком случае используется аппарат с двухканальным зондом. Исследование необходимо проводить для каждого уха отдельно.

    Аппаратура для регистрации ОАЭ

    Благодаря научным разработкам методика исследования ОАЭ в основном полностью автоматизирована, благодаря чему можно получить самые достоверные данные. Прибор позволяет проводить не только клинические, но скрининговые исследования слуха у человека. Несмотря на высокую точность полученных результатов, проводимые исследования не требует значительных финансовых затрат. Аппаратура может использоваться для исследования слуха пациентов любой возрастной категории, в том числе и для новорожденных детей.

    Аппаратура довольно проста в своем применении. Использование оборудования для регистрации ОАЭ не требует от доктора длительного обучения. Прибор во время обследования доктор может держать в руке либо оставить его стоять на специальной подставке. Пациенту зонд вставляется в ухо, и затем плотно закрывается ушной проход. Далее нажимается кнопка, и начинается обследование. Результаты обследования записываются в память оборудования и выводятся на экран компьютера. Если прибор имеет в своем комплекте термопринтер, то результаты можно распечатать. Сама процедура обследования занимает не более пяти секунд.

    Система задержанной отоакустической эмиссии на частоте продуктов искажения OtoRead Interacoustics

    WELL-SPA-MED

    Система задержанной отоакустической эмиссии на частоте продуктов искажения OtoRead (DPOAE) OtoRead - прибор для регистрации отоакустической эмиссии ( ОАЭ ) был разработан для скринингового исследования нарушений слуха. Чувствительность и специфичность подобных приборов основываются на характеристиках тестирования. определяемых пользователем. и могут варьировать в зависимости от окружающих условий и условий тестирования. Наличие ОАЭ свидетельствует о нормальном функционировании наружных волосковых клеток. что. в свою очередь. отражает нормальный слух. Однако положительный результат при использовании этого прибора не означает. что вся слуховая система функционирует нормально. Таким образом. прохождение теста не должно использоваться как контраргумент результатам других тестов. свидетельствующих о нарушении слуха. Если сохраняются подозрения о сохранности слуховой чувствительности. необходимо проведение полного аудиологического обследования. Отрицательные результаты тестирования не должны рассматриваться как указание на нарушение слуховой функции. но должны сопровождаться полным аудиологическим диагностическим исследованием .

    Система тестирования отоакустической эмиссии OtoRead является портативным прибором. разработанным для объективного измерения функции наружных волосковых клеток путем регистрации отоакустической эмиссии. Он состоит из портативного прибора. принтера. одноразовых вкладышей и других принадлежностей. OtoRead может использоваться для скрининга или в сочетании с другими тестами - как часть полного аудиологического исследования .

    OtoRead включает сам прибор и программное обеспечение. которые обеспечивают генерацию тестовых стимулов. измерение и отражение ОАЭ. а также сохранение результатов до их распечатки. В пластиковом корпусе расположены печатные платы. обеспечивающие обработку сигнала и отражение результатов тестирования. Питание прибора осуществляется 4 щелочными батареями AA/UM-3/R6. В нем используются жидкокристаллический экран и 3 светодиода. обеспечивающие отображение результатов тестирования и условия проведения теста. Зонд включает микрофон и две трубки. связанные с телефонами. которые генерируют тестовые стимулы и измеряют уровень звукового давления ( УЗД ) в обтурированном наружном слуховом проходе. Перед введением в наружный слуховой проход на кончике зонда устанавливаются одноразовые вкладыши. изготовленные из эластомера .

    Вкладыши имеют разную окраску. что облегчает выбор правильного размера. Четыре кнопки мембранного типа. расположенные на клавишной панели прибора. обеспечивают оператору контроль тестирования и распечатки. а также установку протоколов тестирования. Распечатка начинается после установки прибора в стационарное положение ( при условии. что принтер включен ).
    Методика исследования

    Как и при использовании других приборов. предназначенных для регистрации ОАЭ. необходимо изучить и методику регистрации ОАЭ при использовании OtoRead, особенно при исследовании новорожденных и детей. Опыт использования существующих систем для регистрации ОАЭ свидетельствует о том. что для достижения необходимого опыта для скрининга новорожденных требуется около 3 месяцев. При исследовании новорожденных и детей при помощи прибора OtoRead могут быть полезны следующие советы :

    Новорожденный должен быть неподвижным и спокойным ; желательно. чтобы он спал ; для успокоения ребенка может быть использована пустышка ; однако сосание вносит дополнительный шум и снижает вероятность прохождения теста .

    При исследовании новорожденных оттяните мочку ушной раковины книзу и кзади с целью выравнивания наружного слухового прохода. Подготовьте прибор OtoRead, включив его. выбрав ухо. подлежащее исследованию. и вкладыш. Очень важно выбрать вкладыш и нажать на стрелку выбора уха до того. как зонд OtoRead будет установлен в слуховом проходе новорожденного. Нажатие на клавишу после введения зонда в слуховой проход может испугать ребенка. что повысит шум при тестировании. Осторожно установите кончик зонда в слуховом проходе ребенка. используя конусообразный или грибовидный вкладыш .

    Конусообразные вкладыши обычно вводятся глубже в слуховой проход. чем грибовидные. Более глубокое введение в слуховой проход обеспечивает регистрацию ОАЭ с большей амплитудой вследствие меньшего объема наружного слухового прохода. И. хотя глубокое введение зонда является предпочтительным. оно может разбудить ребенка. вызвать его беспокойство. Если это происходит. целесообразнее использовать грибовидные вкладыши. Тестирование при использовании грибовидного вкладыша более эффективно. вкладыш введен в слуховой проход. а не расположен у входа в слуховой проход. оставляя его открытым. Согревание вкладышей также предотвращает беспокойство ребенка во время тестирования .

    СПЕЦИФИКАЦИЯ ЗОНДА OtoRead (DPOAE)
    * Тип измерения. ОАЭ на частоте продукта искажения (DPOAE) или задержанная вызванная ОАЭ (TEOAE).
    * Частотный диапазон. 1.5 - 12 кГц ( ОАЭЧПИ ); 0.7 - 4 кГц ( ЗВОАЭ ).
    * Диапазон интенсивности стимула для ОАЭЧПИ. 40 - 70 дБ УЗД .
    * Диапазон интенсивности стимула для ЗВОАЭ. 83 дБ УЗД (±3 дБ ).
    * Максимальный выход ( защита ): 90 дБ УЗД .
    * Шум микрофонной системы. -20 дБ УЗД @ 2 кГц ( ширина полосы - 1 Гц ) / -13 дБ УЗД @ 1 кГц ( ширина полосы - 1 Гц ).
    * Частота отсчетов стимулов. 31,250 Гц

    СПЕЦИФИКАЦИЯ ПРИБОРА OtoRead (DPOAE)
    * Питание. (4) AA/UM-3/R6 щелочные батареи - (6 В );
    * Время действия батареи. приблизительно на 300 тестов ;
    * Вес прибора. 300 Г. включая батареи .

    СПЕЦИФИКАЦИЯ ПРИНТЕРА OtoRead (DPOAE)
    * Тип. Мозаичный принтер с термобумагой
    * Скорость. >10 линий в секунду
    * Шум при работе.
