Тестер радиодеталей Atmega328


В этой статье представлено устройство - тестер полупроводниковых элементов. Прототипом этого устройства послужила статья размещенная на одном из немецких сайтов. Тестер с высокой точностью определяет номера и типы выводов транзистора, тиристора, диода и др. Будет очень полезен не только начинающему радиолюбителю.

Типы тестируемых элементов

(имя элемента - индикация на дисплее):
- NPN транзисторы - на дисплее "NPN"
- PNP транзисторы - на дисплее "PNP"
- N-канальные-обогащенные MOSFET - на дисплее "N-E-MOS"
- P-канальные-обогащенные MOSFET - на дисплее "P-E-MOS"
- N-канальные-обедненные MOSFET - на дисплее "N-D-MOS"
- P-канальные-обедненные MOSFET - на дисплее "P-D-MOS"
- N-канальные JFET - на дисплее "N-JFET"
- P-канальные JFET - на дисплее "P-JFET"
- Тиристоры - на дисплее "Tyrystor"
- Симисторы - на дисплее "Triak"
- Диоды - на дисплее "Diode"
- Двухкатодные сборки диодов - на дисплее "Double diode CK"
- Двуханодные сборки диодов - на дисплее "Double diode CA"
- Два последовательно соединенных диода - на дисплее "2 diode series"
- Диоды симметричные - на дисплее "Diode symmetric"
- Резисторы - диапазон от 0,5 К до 500К [K]
- Конденсаторы - диапазон от 0,2nF до 1000uF [nF, uF]
При измерении сопротивления или емкости устройство не дает высокой точности
Описание дополнительных параметров измерения:
- H21e (коэффициент усиления по току) - диапазон до 10000
- (1-2-3) - порядок подключенных выводов элемента
- Наличие элементов защиты - диода - "Символ диода"
- Прямое напряжение – Uf [mV]
- Напряжение открытия (для MOSFET) - Vt [mV]
- Емкость затвора (для MOSFET) - C= [nF]

Особенно удобен при определении smd компонентов, для этого изготавливается соответствующая панелька из текстолита с тремя пронумероваными площадками. Сразу видим цоколёвку, тип и параметры, а не лезем в нэт за датишом

Схема,плата оригинала dip

транзистор тестер м2 инструкция:

  • скачать
  • скачать
  • Другие статьи

    Транзистор Тестер - М - Прибор для оценки качества электронных компонентов

    "Транзистор Тестер - М2"

    Купить "Транзистор Тестер - М2":

    г. Москва (в рабочие дни), или с доставкой Почтой, в интернет-магазине "Десси" (официальный представитель).

    г. Москва (по субботам), ст. метро "Водный Стадион", или на радиорынке в Митино (разработчик - изготовитель).

    Назначение:

    Прибор "Транзистор Тестер - М2" позволяет быстро оценивать основные параметры электронных компонентов, автоматически распознаёт электронные компоненты:
    Транзисторы, резисторы, конденсатры, индуктивности, диоды, тиристоры, симисторы, светодиоды, диодные сборки и т.д,
    А также, за считанные секунды автоматически определяет их цоколевку с указанием расположения выводов.
    Результаты тестирования выводятся на графический ЖК индикатор с подсветкой.

    "Транзистор тестер - М2" питается от батарейки "Крона", напряжением 9 вольт.
    При кратковременном нажатии на кнопку:

    • Прибор "просыпается".
    • Тестирует компонент, установленный в панельку.
    • Распознаёт компонент и выводит его параметры и расположение выводов на дисплей.
    • Через 15 секунд, прибор "Транзистор Тестер - М2" гасит подсветку дисплея и "засыпает".

    Выключатель питания не предусмотрен.
    Прибор в режиме "сна" потребляет ничтожно малый ток (несколько микроампер) и постоянно готов к работе.
    Просто нажмите кнопку, и "Транзистор Тестер - М2" проверит следующий компонент.

    При испытании электролитических конденсаторов . перед установкой конденсатора в панель прибора, разрядите конденсатор, кратковременно замкнув его выводы.

    Основные функциональные отличия версий прибора:

    Параметр / Модель прибора

    Китайский клон "LCR-T4" (2.07)

    Примечания:
    * Измерение конденсаторов менее 40 пФ возможно, при включении параллельно с дополнительным эталонным конденсатором 100 пФ.
    ** Измерение индуктивностей менее 10 мкГн возможно, при включении последовательно с дополнительной эталонной индуктивностью 100 мкГн.
    *** Меандр, скважность =2, на тестовом выводе "2". Подключать через конденсатор не более 680 пФ.
    **** Меандр, частота 7,812 кГц, на тестовом выводе "2". Избегайте перегрузки этого контакта по току, более 20 мА.

    Примечания по "Транзистор Тестер - М2" (7.18R):

    Меню расширенных функций для "Транзистор Тестер - М" (7.17R) и "Транзистор Тестер - М2" (7.18R):

    1. Освободите панельку "Транзистор Тестер - М2" от деталей.
    2. Нажмите кнопку, и дождитесь сообщения: "Отсутствует или поврежденная деталь?".
    3. Нажмите и удерживайте кнопку до появления расширенного меню на дисплее.
    На экране, помимо меню, в нижней строке, имеются подсказки.
    Короткое нажатие на кнопку - перебор функций по кольцу.
    Удержание нажатой кнопки - выбор функции.

    Для запуска генератора частот - выберите эту функцию (указатель">" указывает на выбираемую функцию).
    Для запуска генератора частот, нажмите и удерживайте кнопку.
    После запуска генератора частот, на экран будет выведено меню выбора частот.
    Генерируемая частота (меандр), снимается со 2-го контакта панельки прибора.
    Рекомендуется снимать генерируемый меандр через конденсатор, номиналом не более 680 пФ.
    Короткое нажатие на кнопку - выбор следующей частоты из списка.
    Удержание нажатой кнопки - выход в меню выбора функций.

    Для запуска генератора ШИМ, выберите пункт "10-bit PWM (ШИМ)"
    Генерируемая ШИМ, снимается со 2-го контакта панельки прибора.
    Рекомендуется подключать через резистор не менее 510 Ом, дабы не перегрузить выводы микроконтроллера прибора.
    Стартовое значение ШИМ с заполнением 10%.
    Короткое нажатие на кнопку. + 1%
    Долгое нажатие на кнопку. + 10%
    Удержание нажатой кнопки - выход в меню выбора функций.

    Помимо этих функций, вам также доступен некоторый набор функций, таких, как регулировка контраста дисплея, калибровка прибора (не требуется, прибор откалиброван изготовителем), ручной запуск измерений конденсаторов, сопротивлений и индуктивностей.

    Транзистор Тестер - М.
    Стартовый экран.
    Версия: 7.17R

    Универсальный тестер радиокомпонентов

    Радиоэлектроника для начинающих

    Универсальный тестер радиокомпонентов Измеритель ESR R/C/L и тестер полупроводников

    Любому, кто работает с электроникой, требуется тестер радиоэлектронных компонентов. В большинстве случаев электронщики всех мастей обходятся цифровым мультиметром. Им можно проверить с достаточной точностью самые частоиспользуемые электронные компоненты. диоды. биполярные транзисторы, конденсаторы. резисторы и пр.

    Но, среди радиодеталей есть и такие, проверить которые рядовым мультиметром сложно, а порой и невозможно. К таким можно отнести полевые транзисторы (как MOSFET. так и J-FET ). Также, обычный мультиметр не всегда имеет функцию замера ёмкости конденсаторов, в том числе и электролитических. И даже если таковая функция имеется, то прибор, как правило, не измеряет ещё один очень важный параметр электролитических конденсаторов – эквивалентное последовательное сопротивление (ЭПС или ESR ).

    С недавнего времени стали доступны по цене универсальные измерители R, C, L и ESR. Многие из них обладают возможностью проверки практически всех ходовых радиодеталей.

    Давайте узнаем, какими возможностями обладает такой тестер. На фото универсальный тестер R, C, L и ESR - MTester V2.07 (QS2015-T4). Он же LCR T4 Tester. Приобрёл я его на Алиэкспресс. Не удивляйтесь, что прибор без корпуса, с ним он стоит куда дороже. Вот здесь вариант без корпуса, а вот здесь с корпусом.

    Тестер радиодеталей собран на микроконтроллере Atmega328p. Также на печатной плате имеются SMD-транзисторы с маркировкой J6 (биполярный S9014), M6 (S9015), интегральный стабилизатор 78L05, TL431 - прецизионный регулятор напряжения (регулируемый стабилитрон), SMD-диоды 1N4148, кварц на 8,042 МГц. и "рассыпуха" - планарные конденсаторы и резисторы.

    Прибор запитывается от батарейки на 9V (типоразмер 6F22). Впрочем, если такой нет под рукой, прибор можно запитать и от стабилизированного блока питания .

    На печатной плате тестера установлена ZIF-панель. Рядом указаны цифры 1,2,3,1,1,1,1. Дополнительные клеммы верхнего ряда ZIF-панели (те, которые 1,1,1,1) дублируют клемму под номером 1. Это для того, чтобы было легче устанавливать детали с разнесёнными выводами. Кстати, стоит отметить, что нижний ряд клемм дублирует клеммы 2 и 3. Для 2 отведено 3 дополнительных клеммы, а для 3 уже 4. В этом можно убедиться, осмотрев разводку печатных проводников на другой стороне печатной платы.

    Итак, каковы же возможности данного тестера?

    Замер ёмкости и параметров электролитического конденсатора.

    Для начала проверим электролитический конденсатор на 1000 мкФ * 16V. Подключаем один вывод электролита к выводу 1, а другой к выводу 3.

    Можно подключит один из выводов к клемме 2. Прибор сам определит, к каким выводам подключен конденсатор. Далее жмём на красную кнопку.

    На экране результат: ёмкость - 1004 мкФ (1004 μF); ЭПС - 0,05 Ом (ESR = 0,05Ω); Vloss = 1,4%. О параметре Vloss расскажу позднее.

    Проверка танталового электролитического конденсатора 22 мкФ * 35в.

    Результат: ёмкость - 24,4 мкФ; ЭПС - 0,2 Ом. Vloss = 0,4%

    Тестер можно использовать и для замера ёмкости у обычных конденсаторов с ёмкостью где-то от 20 пикофарад (20pF). Если подключить к ZIF-Панели выносные щупы, то можно проверять и детали, выполненные в корпусах для поверхностного (SMT) монтажа. Я, например, с помощью этого тестера подбирал SMD-конденсаторы и резисторы.

    Обращаю внимание! Перед тестированием конденсаторов, особенно электролитических, их необходимо разрядить! Иначе можно повредить прибор высоким остаточным напряжением. Особенно это относится к электролитам, выпаянным с плат.

    Таинственный параметр Vloss .

    При проверке конденсаторов, кроме ёмкости и ESR, универсальный тестер показывает ещё такой параметр, как Vloss . Что же он означает? К сожалению, точного и конкретного обоснования этого термина я не нашёл. Но, судя по всему, он косвенно указывает на уровень утечки конденсатора. Как известно, реальный конденсатор имеет сопротивление диэлектрика между обкладками. Благодаря этому сопротивлению конденсатор медленно разряжается из-за, так называемого, тока утечки.

    Так вот, при заряде конденсатора коротким импульсом тока напряжение на его обкладках достигает определённого уровня. Но, как только заряд конденсатора прекращается, напряжение на заряженном конденсаторе падает на очень небольшую величину. Разность между максимальным напряжением на конденсаторе и тем, что наблюдается после завершения заряда и выражают как Vloss . Чтобы было удобней, Vloss выражают в процентах.

    Падение напряжения на обкладках конденсатора объясняют как внутренним рассеиванием заряда, так и сопротивлением между обкладками, которое имеется у всех конденсаторов, так как любой диэлектрик имеет, пусть и большое, но сопротивление.

    Для керамических и электролитических конденсаторов высокий показатель Vloss в несколько процентов свидетельствует о плохом качестве конденсатора.

    Проверка полевых J-FET и MOSFET транзисторов.

    Теперь давайте протестируем широко известный MOSFET транзистор IRFZ44N. Вставляем его в панель так, чтобы его выводы были подключены к клеммам 1,2,3.

    Никаких правил подключения соблюдать не надо, как уже говорилось, прибор сам определить цоколёвку детали и выдаст результат на дисплей.

    На дисплее, кроме цоколёвки транзистора и его типа (n-канальный MOSFET), тестер указывает величину порогового напряжения открытия транзистора VGS(th) (Vt = 3,74V) и ёмкость затвора транзистора Ciis (C = 2,51nF). Если заглянуть в даташит на IRFZ44N и найти там значение VGS(th) . то можно обнаружить, что оно находится в пределах 2 - 4 вольт.

    Более подробно об основных параметрах MOSFET-транзисторов я уже писал здесь .

    Также советую заглянуть на страничку, где рассказывается о разновидностях полевых транзисторов и их обозначении на схеме. Это поможет понять, что же вам показывает прибор.

    Проверка биполярных транзисторов.

    В качестве подопытного "кролика" возьмём наш КТ817Г. Как видим, у биполярных транзисторов измеряется коэффициент усиления hFE (он же h21э ) и напряжение смещения Б-Э (открытия транзистора) Uf. Для кремниевых биполярных транзисторов напряжение смещения находится в пределах 0,6

    0,7 вольт. Для нашего КТ817Г оно составило 0,615 вольт (615mV).

    Составные биполярные транзисторы тоже распознаёт. Вот только параметрам на дисплее я бы верить не стал. Ну, действительно. Не может составной транзистор иметь коэффициент усиления hFE = 37. Для КТ973А минимальный hFE должен быть не менее 750.

    Как оказалось, структуру для КТ973А (PNP) и КТ972А (NPN) определяет верно. Но вот всё остальное замеряет некорректно.

    Стоит учесть, что если хотя бы один из переходов транзистора пробит, то тестер может определить его как диод.

    Проверка диодов универсальным тестером.

    Образец для испытаний - диод 1N4007.

    Для диодов указывается падение напряжения на p-n переходе в открытом состоянии Uf. В техдокументации на диоды указывается как VF - Forward Voltage (иногда VFM ). Замечу, что при разном прямом токе через диод величина этого параметра также меняется.

    Для данного диода 1N4007. VF =677mV (0,677V). Это нормальное значение для низкочастотного выпрямительного диода. А вот у диодов Шоттки это значение ниже, поэтому их и рекомендуют применять в устройствах с низковольтным автономным питанием.

    Кроме этого тестер замеряет и ёмкость p-n перехода (C =8pF).

    Результат проверки диода КД106А. Как видим, ёмкость перехода у него во много раз больше, чем у диода 1N4007. Аж 184 пикофарады!

    Если вместо диода установить светодиод и включить проверку, то во время тестирования он будет задорно помигивать.

    Для светодиодов тестер показывает ёмкость перехода и минимальное напряжение, при котором светодиод открывается и начинает излучать. Конкретно для этого красного светодиода оно составило Uf = 1,84V.

    Как оказалось, универсальный тестер справляется и с проверкой сдвоенных диодов, которые можно встретить в компьютерных блоках питания, преобразователях напряжения автоусилителей, всевозможных блоках питания.

    Проверка сдвоенного диода MBR20100CT .

    Тестер показывает падение напряжения на каждом из диодов Uf = 299mV (в даташитах указывается как VF ), а также цоколёвку. Не забываем, что сдвоенные диоды бывают как с общим анодом, так и общим катодом.

    Проверка резисторов.

    Данный тестер отлично справляется с замером сопротивления резисторов, в том числе переменных и подстроечных. Вот так прибор определяет подстроечный резистор типа 3296 на 1 кОм. На дисплее переменный или подстроечный резистор отображается в виде двух резисторов, что не удивительно.

    Также можно проверить постоянные резисторы с сопротивлением вплоть до долей ома. Вот пример. Резистор сопротивлением 0,1 Ома (R10).

    Замер индуктивности катушек и дросселей.

    На практике не менее востребована функция замера индуктивности у катушек и дросселей. И если на крупногабаритных изделиях наносят маркировку с указанием параметров, то вот на малогабаритных и SMD-индуктивностях такой маркировки нет. Прибор поможет и в этом случае.

    На дисплее результат измерения параметров дросселя на 330 мкГ (0,33 миллиГенри).

    Кроме индуктивности дросселя (0,3 мГ) тестер определил его сопротивление постоянному току - 1 Ом (1,0Ω).

    Маломощные симисторы данный тестер проверяет без проблем. Я, например, проверял им MCR22-8 .

    А вот более мощный тиристор BT151-800R в корпусе TO-220 прибор протестировать не смог и отобразил на дисплее надпись "? No, unknown or damaged part" . что в вольном переводе означает "Отсутствует, неизвестная или повреждённая деталь".

    Кроме всего прочего, универсальный тестер может замерять напряжение батареек и аккумуляторов.

    Я был обрадован ещё и тем, что данным прибором можно проверить оптопары. Правда, проверить такие «составные» детали можно только в несколько этапов, поскольку они состоят минимум из двух изолированных между собой частей.

    Покажу на примере. Вот внутреннее устройство оптопары TLP627.

    Излучающий диод подключается к выводам 1 и 2. Подключим их к клеммам прибора и посмотрим, что он нам покажет.

    Как видим, тестер определил, что к его клеммам подключили диод и отобразил напряжение, при котором он начинает излучать Uf = 1,15V. Далее подключаем к тестеру 3 и 4 выводы оптопары.

    На этот раз тестер определил, что к нему подключили обычный диод. В этом нет ничего удивительного. Взгляните на внутреннюю структуру оптопары TLP627 и вы увидите, что к выводам эмиттера и коллектора фототранзистора подключен диод. Он шунтирует выводы транзистора и тестер "видит" только его.

    Так мы проверили исправность оптопары TLP627. Похожим образом мне удалось проверить и маломощное твёрдотельное реле типа К293КП17Р.

    Теперь расскажу о том, какие детали этим тестером НЕ проверить.

    • Мощные тиристоры. При проверке тиристора BT151-800R прибор показал на дисплее биполярный транзистор с нулевыми значениями hFE и Uf. Другой экземпляр тиристора определил как неисправный. Возможно, это действительно так и есть;
    • Стабилитроны. Определяет как диод. Основных параметров стабилитрона вы не получите, но можно удостовериться в целостности P-N перехода. Производителем заявлено корректное распознавание стабилитронов с напряжением стабилизации менее 4,5V.
      При ремонте всё-таки рекомендую не полагаться на показания прибора, а заменять стабилитрон новым, так как бывает, что стабилитроны исправны, но напряжение стабилизации «гуляет»;
    • Любые микросхемы, такие как интегральные стабилизаторы 78L05, 79L05 и им подобные. Думаю, пояснения излишни;
    • Динисторы. Собственно, это понятно, так как динистор открывается только при напряжении в несколько десятков вольт, например, 32V, как у распространённого DB3;
    • Ионисторы прибор также не распознаёт. Видимо из-за большого времени заряда;
    • Варисторы определяет как конденсаторы;
    • Однонаправленные супрессоры определяет как диоды.

    Универсальный тестер не останется без дела у любого радиолюбителя, а радиомеханикам сэкономит кучу времени и денег.

    Стоит понимать, что при проверке неисправных полупроводниковых элементов, прибор может определить тип элемента некорректно. Так, биполярный транзистор с одним пробитым p-n переходом, он может определить как диод. А вздувшийся электролитический конденсатор с огромной утечкой распознать как два встречно-включенных диода. Такое бывало. Думаю, не надо объяснять, что это свидетельствует о негодности радиодетали.

    Но, стоит учесть тот факт, что также имеет место и некорректное определение значений из-за плохого контакта выводов детали в ZIF-панели. Поэтому в некоторых случаях следует повторно установить деталь в панель и провести проверку.

    ESR meter тестер электронных деталей с LCD дисплеем

    Недавно в Китае на AliExpress купил прибор для проверки электронных компонентов и показывающий основные параметры этих электронных деталей. За короткое время ESR meter очень пригодился при ремонте спутниковых ресиверов. Им очень удобно проверять исправность полупроводников деталей - транзисторы, конденсаторы, резисторы, диоды, дроссели. Питание ESR meter от батареи типа "Крона". Собран прибор на микроконтроллере Atmega328. Тестер транзисторов ESR метр и измеритель RLC укомплектован большим графическим LCD дисплеем. К стате на AliExpress оказалось что братья китайцы производят не один тип графических тестеров, а целую разновидность: с разными размерами LCD дисплеями и разным цветом отображения символов и есть даже с питанием от литиевого аккумулятора и зарядкой от USB 2.0 компьютера.

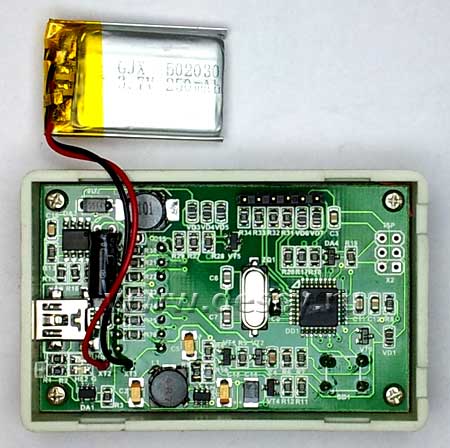

    Так как неизвестно какой литиевого аккумулятор ставят китайцы в esr meter, я решил купить бюджетный прибор но с максимальным размером экрана и Zif колодкой. Обошелся он мне $12. Платеж на AliExpress проводил через webmoney. Срок доставки 22 дня.

    Версия прошивки (firmware) прибора 2.07, название на дисплее MTester — видимо от автора Markus Reschke+Tester.
    Как уже говорил питается ESR meter от батареи типа "Крона" 9 вольт. В тестере есть функция автоотключение и для экономии разряда батареи, для тех кто забыл выключить прибор.

    Плата двухсторонняя и собрана на SMD-технологии с помощью поверхностного монтажа полупроводников деталей. К стате прошивку можно обновить на более свежую (последнюю)

    Подключаю два резистора, ну чтож выглядит все наглядно и номиналы правильно определяются.

    Добавляю третий более высокоомный резистор и тестер его просто не видит, что конечно не удивительно: два последовательно включенных низкоомных его шунтируют. Конечно был бы более наглядны опыт с тремя одинаковыми резисторами, нужно его будет провести.

    Правильно определяет номинал и сопротивление конденсаторов правда ESR немного завышено.

    На втором конденсаторе показание правильные, сопротивление ESR имеет такое же значение.

    И в третьем случае показание правильные и сопротивление ESR.

    Проверяем дальше, посмотрим что с электролитический конденсаторами. А вот у них ESR определяется нормально и номинал конденсатора тоже.

    Теперь посмотрим дроссели: индуктивность определяется вполне правильно.

    Сопротивление резисторов тоже похоже на правду.

    Теперь посмотрим диод шоттки: падение напряжения похоже на правду, а емкость достаточно мала чтобы быть определенной.

    И неудобство в тестировании поверхностных компонентов осталось: нужно либо как то прижимать электронный компонент к площадкам чтобы она контачила всеми выводами, либо до паять к выводам провода.
    А вот и красивая картинка проверки MOSFet:

    Ну и какие можно подвести итоги. прибор полностью оправдал ожидания, очень полезный прибор для ремонта спутниковых оборудования. В минусах: в ESR meter необходимо обновить прошивку (firmware) для более точных показаний и расширения функционала.
