Epson Stylus Photo RX590 инструкция, характеристики, форум

Чтобы ознакомиться с инструкцией выберите файл в списке, который вы хотите скачать, нажмите на кнопку "Загрузить" и вы перейдете на страницу загрузки, где необходимо будет ввести код с картинки. При правильном ответе на месте картинки появится кнопка для скачивания.

Если в поле с файлом есть кнопка "Просмотр", это значит, что можно просмотреть инструкцию онлайн, без необходимости скачивать ее на компьютер.

Чтобы ознакомится с другими нашими инструкциями воспользуйтесь поиском вверху страницы, либо через навигацию на главной странице.

В случае если инструкция по вашему не полная или нужна дополнительная информация по этому устройству, например драйвер, дополнительное руководство пользователя (у одного устройства может быть несколько руководств, например, руководство по обновлению), прошивка или микропрограмма, то вы можете задать вопрос модераторм и участникам нашего сообщества, которые постараются оперативно отреагировать на ваш вопрос.

Тип принтера: шестицветный (CLcMLmYK)
Тип сканера: полноцветный планшетный сканер
Гарантия: 1 год
Срок службы: 5 лет

Как сделать чистку и восстановление печатающей головки Epson.

Как сделать промывочную жидкость для принтеров EPSON.

Что делать если не печатает принтер или МФУ Epson. Жесткая прочистка печатающей головы Эпсон.

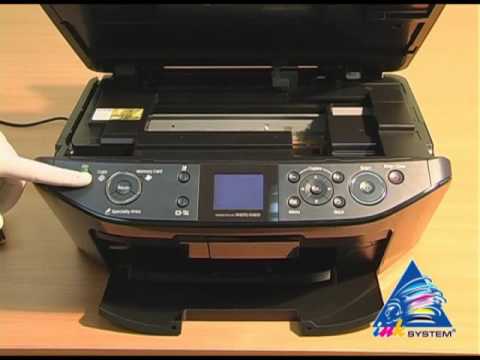

Установка СНПЧ на EPSON RX590 / RX610 / RX615 / RX690

Как снять и промыть памперс или впитывающую подкладку принтера Epson.

Скажите пожалуйста почему ксеракопию черно белую принтер не печатает, запрашивает чтобы поменяли розовый картридж,неужели нельзя печатать если какая нибудь краска закончилась, кроме чёрной никакой не пользуясь,заранее спасибо

Программа для сервисного обслуживания и сброса счетчиков отработанных чернил Epson - Epson - Каталог файлов - Персональный сайт

Программа для сервисного обслуживания и сброса счетчиков техобслуживания современных принтеров EPSON.
скачать Руководство по работе с программой в PDF

ПОДДЕРЖИВАЕМЫЕ МОДЕЛИ ПРИНТЕРОВ И МФУ EPSON
Текущая версия 2.0.6 по состоянию на 04.11.2011 поддерживает
- только чтение и сброс счетчиков техобслуживания
Epson Stylus C110/C120/D120
Epson Stylus T26/S20/T20/T20E/T23
Epson Stylus CX3900/CX3905/DX4000/DX4050
Epson Stylus CX4900/CX4905/CX5000/DX5000/DX5050
Epson Stylus CX6900F/CX7000F/DX7000F
Epson Stylus CX7300/CX7400/DX7400
Epson Stylus CX8300/CX8400/DX8400
Epson Stylus CX9300F/DX9400F/CX9400Fax
Epson Stylus TX400/TX409/NX400/SX400/SX405/TX405
Epson Stylus Photo R340/R350
Epson Stylus Photo R1800
Epson Stylus Photo R1900
Epson Stylus Photo RX590/RX580/RX560
Epson Stylus Photo PX720WD/TX720WD, Artisan725 New !
Epson Stylus Office T30/T33/B30, WorkForce 30, ME Office 70
Epson Stylus Office T1100/B1100, WorkForce 1100, ME Office 1100
Epson Stylus Office TX300F/BX300F, Stylus NX300, ME Office 600F
Epson Stylus Office TX600FW/BX600FW
Epson PictureMate 500
Epson PictureMate PM290
Epson B-310N (кроме чипа Maintenance Tank)

- счетчики и сервисные функции
Epson Stylus S22/N10/N11/T12/T13/T22/T25, ME 10/ME 32/ME 35
Epson Stylus T27/S21/T21
Epson Stylus CX4300/CX4400/CX5500/CX5600/DX4400/DX4450
Epson Stylus SX125/NX125/NX127/TX120/TX121/TX123/TX125/TX129
Epson Stylus SX420W/SX425W/NX420/TX420W
Epson Stylus SX525WD/NX625/TX560WD/Office BX525WD, WorkForce 625, ME Office 900WD
Epson Stylus TX106/TX109/NX100/SX100/TX100/NX105/SX105/TX101/TX102/TX103, ME 300
Epson Stylus TX117/TX119/NX110/SX110/TX110/NX115/SX115/TX111/TX112/TX113
Epson Stylus TX200/TX209/NX200/SX200/SX205/TX203
Epson Stylus TX210/TX219/NX215/SX210/SX215/TX213
Epson Stylus TX410/TX419/NX415/SX410/SX415
Epson Stylus TX550W/NX510/NX515/SX510W/SX515W
Epson Stylus Photo 1290/1280
Epson Stylus Photo 1410/1400/1390
Epson Stylus Photo R200/R210
Epson Stylus Photo R220/R230
Epson Stylus Photo R270/R265/R260
Epson Stylus Photo R290/R295/R280/R285
Epson Stylus Photo R300/R310/R320
Epson Stylus Photo R390/R380/R360
Epson Stylus Photo R2400
Epson Stylus Photo R2880
Epson Stylus Photo RX610/RX615/RX585/RX595
Epson Stylus Photo RX690/695/680/685
Epson Stylus Photo T50/T59/P50/T60, Artisan 50
Epson Stylus Photo TX650/TX659/PX650
Epson Stylus Photo TX700W/PX700W, Artisan 700
Epson Stylus Photo TX710W/PX710W, Artisan 710
Epson Stylus Photo TX800FW/PX800FW, Artisan 800
Epson Stylus Office T40W/B40W, WorkForce 40, ME Office 80W

-----------------------------------------------------
Прошивки для принтеров и МФУ Epson
К программе прилагаются образцы содержимого EEPROM для разных моделей. Образцы находятся в папке EEA в каталоге установки программы. После прошивки изменить ID печатающей головки и серийный номер устройства.

Руководство по работе с программой.

Пять простых шагов для пользователей :

1. Нажать на кнопку «Поиск устройств EPSON», программа производит поиск подключенных к компьютеру устройств EPSON.
Установка драйвера для вновь подключенного устройства необязательна, однако если в списке устройств операционной системы не будет устройства «Поддержка USB принтера», программа работать не сможет.
2. Выбрать нужное устройство из списка. Рядом с моделью устройства в скобках показывается серийный номер (для некоторых моделей USB-идентификатор, который также является уникальным номером устройства) для облегчения идентификации нескольких подключенных однотипных устройств.
3. Подождать пока в поле «Статус» не появится текущее состояние устройства.
4. Нажав на кнопку «Прочитать счетчики», вывести значения счетчиков на экран.
5. Если нужно сбросить счетчики, то нажать на кнопку «Сбросить счетчики». Не забудьте про замену впитывающего материала !

Если устройство до сброса находилось в состоянии "Требование техобслуживания", для некоторых моделей нужно выключить, а затем включить устройство, дождаться окончания процесса инициализации и снова прочитать значения счетчиков.
Если устройство находилось в состоянии "Готов", то нужно просто дождаться окончания процесса инициализации.

Не отключайте устройство, если программа выполняет какое-либо действие, не запускайте одновременно другие программы, работающие с устройством (в частности EPSON Status Monitor из драйвера принтера), используйте только качественный кабель USB2.0 Compatible, не запускайте вместе с программой приложения, отбирающие большую часть ресурсов у операционной системы (видео, программы для работы с векторной графикой, CAD-системы). Соблюдение этих правил позволит исключить ошибки при работе программы, сэкономит Ваше и наше рабочее время !
Авторы программы не несут ответственность за повреждения, возникшие в результате необдуманных или случайных действий пользователя в разделе «Сервисные функции» !

Расширенные сервисные функции позволяют просматривать техническую информацию об устройстве и осуществлять настройку устройства после ремонта. Данный раздел предназначен для пользователей, знакомых с конструкцией и принципами функционирования принтеров и МФУ. Применение некоторых функций возможно только после изучения сервисной документации на устройство

Доступны следующие сервисные функции :

- Запрос состояния устройства и уровня чернил (кнопка «Получить статус»).
В случае нахождения устройства в состоянии «Ошибка» уровень чернил может отображаться некорректно.

- Чтение и изменение идентификатора печатающей головки.
Нужно помнить, что в идентификаторе головки в некоторых случаях используется буква О, а в некоторых цифра 0, при сообщении «Неверный ID» еще раз проверьте все символы и попробуйте вариант с буквой и цифрой. Будьте внимательны, символы О и Q, U и V также внешне очень похожи.

- Чтение и изменение серийного номера и USB-идентификатора.
USB-идентификатор – это уникальный номер, используемый для идентификации устройства операционной системой. Благодаря USB-идентификатору на одной ОС могут быть установлены несколько однотипных устройств. В некоторых моделях USB-идентификатор нужно записывать самостоятельно при помощи программы, в некоторых моделях его автоматически формирует
Firmware. В обеих случаях используется уникальный серийный номер устройства. Требуется изменять серийный номер или USB-идентификатор в случае замены Main Board или копирования содержимого EEPROM с другого устройства.

- Чтение и изменение MAC-адреса.
MAC-адрес также является уникальным идентификатором устройства, только при его работе через интерфейсы Ethernet и Wi-Fi. MAC-адрес необходимо изменять в случае замены Main Board или копирования содержимого EEPROM с другого устройства.

- Тест тракта прохождения бумаги
Устройство захватывает и пропускает через тракт бумаги указанное количество листов. Функция полезна для проверки наличия посторонних предметов в тракте бумаги и при ремонте узла автоподатчика.

- Тест различных режимов печати
Для детальной проверки состояния печатающей головки. Печатаются образцы, состоящие из полос разных цветов. Каждая полоска – одна дюза. Образец печатается для нескольких размеров капли, которые поддерживает данное устройство. Более детально о размерах капли и поддерживаемых режимах печати – см. сервисную документацию к устройству.

- Комплексный тест
Печатается вся информация, необходимая для диагностики или ремонта устройства :

- Прочистка печатающей головки.
Два вида прочисток при помощи Firmware устройства. Усиленная прочистка расходует примерно в 3 раза больше чернил, чем стандартная. Первоначальная прокачка применяется для удаления консервирующей жидкости при установке новой печатающей головки и для промывки сильных засоров в головке (предварительно требуется установка картриджей с промывочной жидкостью). Пока для модели CX4300 доступна только стандартная прочистка.

- Печать теста дюз (так называемая «лесенка») и уровня чернил в картриджах.
Позволяет оперативно оценить состояние печатающей головки и уровня чернил в картриджах. Данную функцию удобно использовать при невозможности установить EPSON Status Monitor для печати теста дюз и просмотра уровня чернил.

- Копирование и восстановление EEPROM.
Функция полезна при замене Main Board (при условии работоспособности USB-интерфейса на заменяемой). Содержимое EEPROM заменяемой платы сохраняется в файл, устройство выключается, меняется плата, устройство включается. После этого нужно нажать кнопку «Получить статус», выбрать в списке появившееся устройство (например, для Stylus Photo T50 новая плата может определяться как Artisan 50), далее нажать на кнопку «Восстановить». ». Если невозможно сохранить EEPROM
заменяемой платы, его можно восстановить из образца, и после записи в устройство, изменить ID печатающей головки и серийный номер устройства. К программе прилагаются образцы содержимого EEPROM для разных моделей. Образцы находятся в папке EEA в каталоге установки программы.

- Информация об устройстве.
Просмотр служебной информации, счетчиков и пр. Если устройство находится в состоянии «Фатальная ошибка», доступны две расшифровки кода ошибки принтера - основная и детальная (в нижней части окна) и основная расшифровка ошибки сканера.При необходимости информацию об устройстве можно сохранить в виде текстового файла.

- Печать изображения из файла.
Печать предварительно подготовленного файла prn. Данный файл создается штатным драйвером принтера, в программе печати нужно поставить отметку «Печатать в файл» и корректно настроить параметры печати.Функция полезна при тесте качества печати устройства, если на компьютере не установлен штатный драйвер.

- Сброс фатальной ошибки №96 для моделей TX700W/710W, TX800FW.
Функция становится активна только тогда, когда подключены соответствующие модели. Это единственная фатальная ошибка, которая сбрасывается программным методом. Подробнее о датчике AID – см. сервисную документацию к устройству.

Драйвер для Epson Stylus Photo RX590

Драйвер для МФУ Epson Stylus Photo RX590.

Здесь Вы можете скачать драйвер для различных операционных систем для МФУ Epson Stylus Photo RX590.

Скачать Вы можете бесплатно и без регистрации.

Интерфейс драйвера Русский, Английский. Тип Файла ZIP. 7,1 Мб.

Интерфейс драйвера Английский. Тип Файла ZIP. 8,1 Мб.

Интерфейс драйвера Русский, Английский. Тип Файла ZIP. 9,0 Мб.

Интерфейс драйвера Английский. Тип файла SIT. 22,9 Мб.

Интерфейс драйвера Английский. Тип файла SIT. 13,4 Мб.

Далее мы покажем инструкцию установки драйверов на принтер и сканер на примере Epson Expression Home XP 103. Установка будет производиться на компьютер с Windows 7, 32bit.

Подключаем МФУ к сети, включаем его, подсоединяем USB к МФУ и компьютеру.

Скачиваем архивы на принтер и сканер на Ваш компьютер, разархивируем его, заходим в папку, находим файл SETUP.EXE, щелкаем на него дважды, рисунок 1.

Вам откроется окно "Утилита установки драйвера принтера Epson", выбираем нужную Вам модель, в нашем случае Epson XP103, нажимаем OK, рисунок 2.

Выбираем нужный язык, в нашем случае Русский, нажимаем OK, рисунок 3.

Читаем ЛИЦЕНЗИОННОЕ СОГЛАШЕНИЕ НА ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ SEIKO EPSON CORPORATION, нажимаем на "Согласен" и OK, рисунок 4.

Далее у Вас появляется окошко "Утилита установки драйвера принтера Epson", где и происходит установка драйверов на компьютер, рисунок 5.

Если принтер включен и подсоединен к компьютеру, то установка произойдет успешно, нажимаем OK, рисунок 6.

Далее установим драйвера для на сканер, для этого разархивируем архив с драйверами на сканер, найдем файл Setup.exe и нажмем на него два раза, рисунок 7.

У Вас появится окошко "Установка Epson Scan", нажимаем далее, рисунок 8.

Читаем лицензионное соглашение, ставим галочку на "Я принимаю все положения данного Лицензионного соглашения" и нажимаем далее, рисунок 9.

Установка драйверов на Ваш компьютер начинается ждем, рисунок 10.

Для завершения установки нужно перезагрузить компьютер, ставим галочку на "Я хочу перезагрузить компьютер прямо сейчас", нажимаем Готово, рисунок 11 и после перезагрузки вы можете сканировать любой документ.

Инструкция по заправке картриджей Epson Stylus Photo RX590

Сколько чернил заправить и за какое время:

картридж Epson T0821 черный Ресурс: 7.5 ml - за 20 секунд

картридж Epson T0822 голубой Ресурс: 7.5 ml - за 20 секунд

картридж Epson T0823 пурпурный Ресурс: 7.5 ml - за 20 секунд

картридж Epson T0824 желтый Ресурс: 7.5 ml - за 20 секунд

картридж Epson T0825 светло-голубой Ресурс: 7.5 ml - за 20 секунд

картридж Epson T0826 светло-пурпурный Ресурс: 7.5 ml - за 20 секунд

картридж Epson T0811 чёрный Ресурс: 11.1 мл, - за 35 секунд

картридж Epson T0812 голубой Ресурс: 11.1 мл, - за 35 секунд

картридж Epson T0813 пурпурный Ресурс: 11.1 мл, - за 35 секунд

картридж Epson T0814 желтый Ресурс: 11.1 мл, - за 35 секунд

картридж Epson T0815 светло голубой Ресурс: 11.1 мл, - за 35 секунд

картридж Epson T0816 светло пурпурный Ресурс: 11.1 мл, - за 35 секунд

Ресурс страниц A4 при 5%-ном заполнении

картридж Epson C13T08214A - T0821 черный Ресурс: 7.5 ml 300 страниц

картридж Epson C13T08224A - T0822 голубой Ресурс: 7.5 ml 900 страниц

картридж Epson C13T08234A - T0823 пурпурный Ресурс: 7.5 ml 440 страниц

картридж Epson C13T08244A - T0824 желтый Ресурс: 7.5 ml 460 страниц

картридж Epson C13T08254A - T0825 светло-голубой Ресурс: 7.5 ml 410 страниц

картридж Epson C13T08264A - T0826 светло-пурпурный Ресурс: 7.5 ml 590 страниц

картридж Epson T08114A чёрный Ресурс: 11.1 мл, 480 страниц

картридж Epson T08124A голубой Ресурс: 11.1 мл, 1560 страниц

картридж Epson T08134A пурпурный Ресурс: 11.1 мл, 720 страниц

картридж Epson T08144A желтый Ресурс: 11.1 мл, 760 страниц

картридж Epson T08154A светло голубой Ресурс: 11.1 мл, 680 страниц

картридж Epson T08164A светло пурпурный Ресурс: 11.1 мл, 990 страниц

Внимание. Рассматривается методика заправки ТОЛЬКО оригинальных картриджей производства Epson.

Расположение заправочного отверстия находиться в разных картриджах в разных местах, но на стороне выходного отвестия для чернил в принтер. В данной статье показан принцип заправки картриджей типа ТУБА с чернилами, без поролона.

Заправка картриджа со сложной системой клапанов T032x/T033x/T034x/T042x/T044x/T046x/T048x/. и подобного типа.

Картриджи многокартриджных принтеров Epson имеют отличное, более сложное устройство, чем картриджи Epson содержащие поролоновый наполнитель. Поэтому их заправка более сложна по сравнению с поролоновыми картриджами.

Для заправки вам понадобится:

1) Чернила нужного цвета (от 5 до 10 мл. в зависимости от картриджа). Используйте одну марку чернил и не меняйте ее на другую без необходимости, например Inktec для соответствующей модели принтера.

2) Два шприца медицинских (от 20 кубиков) - лучше с резиновым поршнем.

3) Резиновый ластик.

4) Несколько старых газет для укрытия ими стола.

1. Необходимо модифицировать один из шприцов. Для этого острым ножом или скальпелем делаем выемку, как показано на рисунке.

2. На второй шприц одеваем иглу, накалываем на нее ластик и смещаем его на середину иглы.

1. Выведите каретку в позицию замены картриджей. О том, как это сделать указано в руководстве пользователя и, обычно, под верхней крышкой принтера. Обычно для этого надо нажать копку на передней панели или под верхней крышкой принтера.

2. Извлеките картридж из принтера. Извлекайте картридж аккуратно и ни в коем случае не дотрагивайтесь до чипа на картридже. Желательно иметь запасной, уже заправленный, картридж, который можно сразу же поставить взамен пустого и не волноваться о том, что головка завоздушится или в ней засохнут чернила. А потом в спокойной обстановке заняться заправкой пустого картриджа. Если у вас есть запасной, уже заправленный, картридж, то можете смело переходить к шагу 5, иначе читайте все последующие шаги.

3. Положите ватку обильно смоченную в жидкости-реаниматоре для прочистки печатных головок(или в дистилированной воде, при отсутствии жидкости-реаниматора) на чернилозаборные штуцера. Этот шаг нужен для того, чтоб в штуцера не попал воздух и, чернила не засохли внутри.

4. Выключите принтер кнопкой выключения питания на принтере, чтоб головка запарковалась. Ни в коем случае не отключайте принтер от сети. Т.к. в этом случае головка не запаркуется и, соответственно, засохнет.

5. Сложите в несколько слоев старую газету и положите на нее картридж. На этой газете мы и будем производить все операции, иначе вам грозит заляпать весь стол и вы будете долго и мучительно его потом отмывать.

6. Соберите конструкцию, как показано на рисунке.

7. Оторвите синюю обложку, закрывающую технологические отверстия в картридже. Под ней вы увидите два прозрачных кружочка.

8. Шприцом №2 (с ластиком), прокалываем ближнее отверстие к шприцу №1 (с выемкой), игла входит примерно на 2см. Сильно не давите, а не то можете проколоть внутреннюю камеру, и картридж будет испорчен.

9. Уберите поршень из шприца №2 и налейте в него чернила, если в шприц не помещаются все чернила, то дольете позже.

10. Прижимая шприц №1 к выходному отверстию картриджа, откачивайте чернила из картриджа, правой рукой прижимаете резинку на шприце №2 к картриджу, для обеспечения герметичности. Это важно. При этом чернила из шприца №2 перетекают внутрь картриджа, постепенно повторяя этот процесс, чернила заполнят пустоты внутри картриджа и начнут появляться в шприце №1. Если шприц №1 наполняется воздухом, а чернила в шприце №2 не убывают, проверьте герметичность конструкции. Делайте это до тех пор, пока в шприц №1 не начнут поступать чернила практически без пузырьков воздуха. Откачанные чернила доливаете в шприц №2

11. После заправки аккуратно выньте иглу из картриджа и насухо протрите место прокола ветошью. Затем заклейте место прокола полиэтиленом намазанным водостойким клеем.

12. Вытрите картридж от остатков чернил, прижмите синюю обложку обратно и переверните картридж.

13. Теперь ждем минут 5 и, если ничего не потекло, вставляем картридж в принтер. Только не забудьте достать снять ватку с чернильнозаборных штуцеров.

Обнуление картриджей - черные - цветные

Картриджи последних моделей принтеров Epson защищены от заправки специальными микросхемами (чипами) 9 контактные.

Нового типа с девятью контактами (или десятью) - для сброса можно использовать программатор, авточипы или программу, когда такие появятся в Сети.

Микросхемы старого типа полностью обнуляются программатором или замораживают уровень чернил программой SSC Service Utility. Как вариант вместо обычного чипа на картридж ставят самообнуляющийся авточип или систему SCSI-чип (супер-чип) плюс пустышки. Такие чипы применяются в СНПЧ - Система Непрерывной Подачи Чернил.

Авточипы от систем непрерывной подачи чернил СНЧП

Чипы от перезаправляемых картриджей

Если Вы не нашли нужной модели принтера или картриджа - возможно модель вашего принтера достаточно новая и производители чипов и программаторов еще не успели проверить работу программатора с картриджами этой модели либо программатор с картриджами этой модели принтера не работает вообще. В этом случае необходимо приобрести авточипы, которые сами в автоматическом режиме восстанавливают значение 100% уровня чернил в чипе картриджа в процессе работы принтера. Т.е. картридж даже не нужно извлекать из принтера для сброса чипа программатором.

Картриджи черные и цветные - используются в следующих печатающих устройствах:

Принтер струйный Epson Stylus Photo T50

Принтер струйный Epson Stylus Photo T59

Принтер струйный Epson Stylus Photo R390

Принтер струйный Epson Stylus Photo R270

Принтер струйный Epson Stylus Photo R290

Принтер струйный Epson Stylus Photo R295

МФЦ струйный Epson Stylus Photo RX690

МФЦ струйный Epson Stylus Photo TX650

МФЦ струйный Epson Stylus Photo RX590

МФЦ струйный Epson Stylus Photo RX610

МФЦ струйный Epson Stylus Photo RX615

МФЦ струйный Epson Stylus Photo TX700W

МФЦ струйный Epson Stylus Photo TX800FW

МФЦ струйный Epson Stylus Photo TX659 C11CA51331

МФЦ струйный Epson Stylus Photo TX710W

Принтер струйный Epson Stylus Photo 1410_A3+
